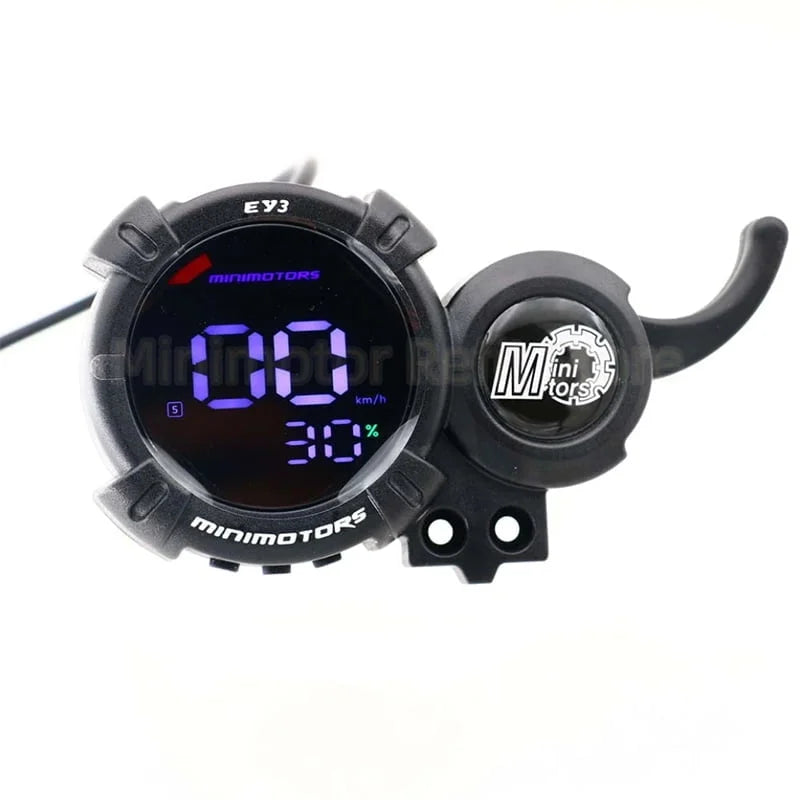

Display Minimotors EY3 Pantalla Dualtron [Versión nuevo]

Display Minimotors EY3 Pantalla Universal 48-72V 6 pines con acelerador para Patinete eléctrico(Soporte no incluido)

Parámetro de display

Cómo acceder a la configuración en el acelerador EY3

52V, 60V, 72V, 84V, Dualtron Thunder II Storm Victor DT Mini DTX

1. Encienda su scooter.
2. Mantenga presionado el botón Modo (3-5 segundos) para acceder al menú de configuración de P.
3. Utilice el botón Modo para alternar entre los ajustes P.
4. Utilice el botón de engranaje para ajustar los valores.
5. Para guardar la configuración, permita que la pantalla LCD se agote (3-5 segundos) o mantenga presionada la tecla
6. Modo para salir del menú.

Scooters Compatibles:

• Kaabo Wolf Warrior 11
• Kaabo Wolf King
• Kaabo Mantis Pro SE
• Kaabo Wolf Warrior X Pro
• Dualtron Mini
• Dualtron Mini Limited
• Dualtron City
• Dualtron Eagle Pro
• Dualtron Victor
• Dualtron Victor Luxury
• Dualtron Achilleus
• Dualtron Thunder
• Dualtron Thunder 2
• Dualtron Storm
• Dualtron Storm Limited
• Dualtron X2

Deshboard

Símbolo	Nombre Completo	Sentido	Descripción
	Botón De Encendido	1. Mantenga presionado el botón de encendido para encender/apagar el scooter. 2. Presione el botón para ajustar el engranaje de velocidad.
	Botón de ajuste	1. Mantenga presionado el botón Configurar para ingresar/salir del modo ECO. 2. Pulsa el botón para cambiar el volumen de la batería.tage/indicación de porcentaje.
	Botón de modo	1. Mantenga presionado el botón Modo para ingresar/salir de la configuración del modo y regresar automáticamente a la interfaz principal después de 30 segundos. 2. Presione el botón Modo para cambiar la indicación ODO/tiempo. (Valores predeterminados de tiempo)
	Pantalla de batería	El símbolo muestra la energía restante de la batería en la barra de batería.
PAS	PAS	Kick start, el scooter no se puede acelerar directamente para comenzar. (Predeterminado APAGADO)	Configure en P1. Cuando PAS se enciende, el símbolo PAS aparecerá en la pantalla LCD.
	Efecto inicial	Comience poderosamente y comience suavemente la selección.	Establecido en P2. «0» significa el inicio más poderoso, tendrá un fuerte impacto. «1» significa un inicio 0.5 segundos más suave, «2» significa un inicio más suave, y así sucesivamente. «1» significa el inicio más suave. El valor predeterminado es un inicio más suave de 5 s.
EBS	EBS	Selección de fuerza EBS.	Establecer en P3. Se pueden seleccionar de 0 a 5 puntos fuertes, 0 es el más débil, sin función EBS y 5 es el más fuerte. El valor predeterminado es 1.
ABS	ABS	Control de funciones ABS.	Establecer en P4. 0 significa función desactivada y 1 significa función activada. El valor predeterminado es 0.
	Modo de ahorro de batería	Modo de ahorro de batería configurado.	Establecido en P5.”1” significa par débil, aproximadamente el 50% del par máximo. «2» significa par normal, aproximadamente el 75% del par máximo. «3» significa par máximo. El valor predeterminado es 2.
	Speed Limit	Sistema de control de velocidad.(Porcentajetage de velocidad máxima)	Establecido en P6. El parámetro es ajustable de 5% a 100%, y el valor predeterminado es 100%.
	Protección (Contraseña)	Protección con contraseña. (Debe ingresar la contraseña correcta para conducir).	Ubicado en P7. Presione el botón SET para encender/apagar y haga clic en el botón ENCENDIDO para confirmar. Si se cambia de APAGADO a ENCENDIDO, deberá ingresar la contraseña original. Si la contraseña original se ingresa incorrectamente, la configuración no se realizará correctamente (la contraseña inicial es 0000). Nota: Si el usuario ha activado la protección y la aplicación está certificada como propietario, cuando el propietario se acerca al scooter, se puede desbloquear. automáticamente.
	Cambiar Contraseña	Restablecer una contraseña.	Ubicado en P8. Presione POWER para cambiar la contraseña. Cuando la pantalla muestre 1, ingrese la contraseña inicial, presione POWER para confirmar. Y cuando la pantalla muestre 2, ingrese la nueva contraseña y presione POWER para confirmar. En este momento, la pantalla mostrará 3, ingrese la nueva contraseña nuevamente y presione POWER. Luego, la contraseña se cambia correctamente. Nota: El propietario puede conectarse a la APLICACIÓN directamente sin ingresar la contraseña para desbloquear el scooter y restablecer la contraseña en el móvil.
Segura	Modo seguro	Evita que el patinete arranque cuando se toca accidentalmente el acelerador.	Configure en P9. Cuando el scooter se enciende y permanece en estado estático durante N segundos (sin operación, sin velocidad), cambiará automáticamente al modo seguro. En el modo SEGURO, este símbolo aparecerá en la pantalla. (N segundos varía de 0 a 300 segundos. 0 segundos significa que el modo SEGURO no está habilitado).
	CCS	Conduce a una velocidad constante sin pisar el acelerador o el freno.	Establecer en P10. Activar/desactivar el modo de control de crucero. DESACTIVADO por defecto. (El scooter mantiene una velocidad fija durante más de 8 s, la velocidad de crucero funciona automáticamente)
	Prevenir BMS CORTE	Cuando la capacidad de la batería es inferior al 20%, el scooter entra en modo ECO automáticamente.	Establecer en P11. Activar/desactivar el modo Evitar BMS CUT. El valor predeterminado está desactivado. Cuando el scooter ingresa al ECO en este modo, el ECO no se puede cerrar manualmente; si desea cerrar manualmente el ECO en el modo actual, primero debe cerrar el modo Prevent BMS CUT.
	Apagado automático	Apagado automático cuando el EY4 no está en funcionamiento.	Establecer en P12. Tiempo de apagado automático Configuración rango ajustable de 1 a 30 minutos. El valor predeterminado es 5 minutos. Nota: Cuando el scooter no tiene funcionamiento ni velocidad, comienza el cronometraje.
	Brillo LCD	Ajuste el brillo de la luz de fondo de la pantalla LCD.	Establecer en P13. Ajuste de 0 a 5, el valor predeterminado es 5.
	Métrica imperial	Selección de unidades de velocidad.	Establecer en P15. “0” significa métrico, es km/h; “1” significa imperial, es mp/h. El valor predeterminado es 0.
	Diámetro de la rueda	Diámetro de la rueda del scooter.	Diferentes scooters tienen diferentes diámetros predeterminados. Vienen ajustados de fábrica. Cualquier modificación está prohibida.
	Volumen de la bateríatage	voltage del scooter.	Diferentes scooters tienen diferentes volúmenes predeterminados.tages. Vienen ajustados de fábrica. Cualquier modificación está prohibida.
	pares de polos	Número de par de polos del motor del scooter.	Diferentes scooters tienen diferentes números de pares de polos de motor. Vienen ajustados de fábrica. Cualquier modificación está prohibida.

Nuevo sistema de pantalla ancha LCD EY3, solo aparece el símbolo de servicio  , cuando el scooter se estropea. En este caso, debe verificar la aplicación para view el código de error específico. La aplicación mostrará los siguientes cuatro símbolos de error. En caso de avería, póngase en contacto con el servicio posventa o con un distribuidor autorizado.

Símbolo de error	Causas posibles	Solución
	Fallo del acelerador	Póngase en contacto con el servicio posventa o con un distribuidor autorizado.
	Fallo del motor	Póngase en contacto con el servicio posventa o con un distribuidor autorizado.
	Fallo del controlador	Póngase en contacto con el servicio posventa o con un distribuidor autorizado.
	Protección contra sobretemperatura	Intente aplicar disipación de calor para el scooter.
